Jak funguje vibrační deska – jednoduše vysvětleno

Vibrační deska patří mezi nejčastěji používané hutnicí stroje na stavbách. Uplatní se jak při pokládce dlažby u rodinných domů, tak při úpravě podkladních vrstev vozovek. Mnoho lidí ale přesně neví, jak tento stroj pracuje, co vytváří jeho vibrace a proč dokáže tak účinně zhutnit různé druhy materiálů. V následujícím článku vše vysvětluji z technického, ale i praktického pohledu.





Co je vibrační deska a kde se používá

Vibrační deska je mobilní hutnicí zařízení, které využívá ocelovou či litinovou pracovní plochu rozkmitanou vysokou frekvencí. Vibrace pronikají do podkladu a způsobují jeho zhutnění. Nejlépe si poradí se štěrky, štěrkopísky, pískem či asfaltovou směsí.



Využívá se při stavbě chodníků, příjezdových cest, teras, při přípravě podloží pod dlažbu nebo při opravách asfaltových povrchů. U soudržných zemin, jako je jíl, však její účinek klesá, protože vibrace se v takovém prostředí rychle utlumí.



Technický princip fungování vibrační desky

Vibrační deska pracuje na kombinaci dvou sil:

• statické, kterou představuje samotná hmotnost stroje,
• dynamické, kterou vytváří vibrace.

Motor pohání tzv. exciter – jednotku s excentrickými závažími. Ta se otáčejí mimo středovou osu, čímž vzniká odstředivá síla rozkmitávající celou pracovní desku. Vibrace se přenášejí do podloží, kde způsobují přeskládání zrnitých materiálů. Zrno se usadí těsněji, vytlačí se vzduch a vznikne stabilnější vrstva.



V praxi to funguje jednoduše: motor roztočí excentr, ten vytvoří vibrace, které opakovaně zatěžují povrch. Materiál postupně sedá, až je rovnoměrně zhutněný.



Odstředivá síla a vibrace – proč jsou tak účinné

Excentrická závaží se otáčejí vysokou rychlostí a díky tomu vzniká rychle se opakující impuls, který působí směrem dolů. Hutnicí účinek ovlivňují hlavně:

• velikost závaží,
• vzdálenost závaží od osy (excentricita),
• otáčky motoru.

Čím větší je výsledná odstředivá síla, tím hlubší a účinnější je zhutnění. U reverzních modelů se část této síly přenáší i vodorovně a umožňuje posun stroje vpřed nebo vzad.



Z čeho se vibrační deska skládá

Každá vibrační deska má několik základních součástí:

• Pracovní deska – masivní plotna přenášející vibrace do podloží.
• Vibrátor/exciter – jednotka s excentrickými závažími, která vytváří vibrace.
• Motor – benzínový nebo dieselový pohon roztáčí exciter.
• Rám – nosná konstrukce propojující všechny části.
• Rukojeť – často s tlumením vibrací pro pohodlnější obsluhu.
• Doplňky – např. pojezdové ovládání, nádrž a kropení pro asfalt, gumové podložky pro dlažbu nebo měřicí systémy hutnění.



Typy vibračních desek a jejich použití

Jednosměrné vibrační desky

Pohybují se pouze dopředu. Jednosměrné vibrační desky jsou lehké, dobře ovladatelné a ideální pro menší plochy – například pro pokládku dlažby nebo drobné terénní úpravy.

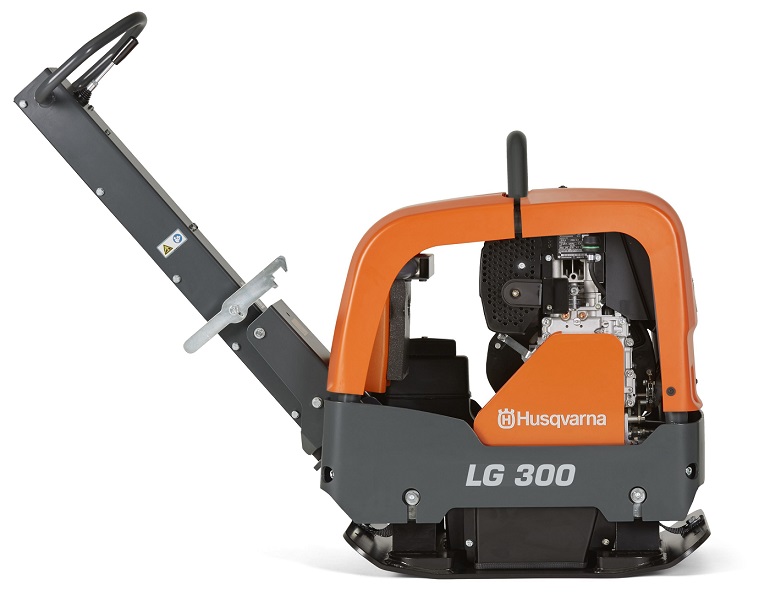

Obousměrné (reverzní) desky

Umí jezdit vpřed i vzad. Díky vyšší hmotnosti a větší odstředivé síle se obousměrné desky hodí pro silnější vrstvy materiálu, větší plochy nebo náročnější stavby. Často nahrazují lehké hutnicí válce.

Speciální desky

• Na asfalt – mají nádrž na vodu a kropení, aby se asfalt nelepšil na pracovní plochu.
• Na dlažbu – používá se gumová podložka, která brání poškození povrchu.
• Těžké stavební desky – určené pro hutnění masivních vrstev štěrku a zeminy.



Kdy je vibrační deska vhodná a kdy zvolit jiný stroj

Vibrační deska exceluje u materiálů, které se skládají z volných zrn – písek, štěrk, drť. Naopak u soudržných zemin (jíl, hlína s vysokým obsahem jemných částic) je její efekt omezený. V takových případech se více hodí vibrační pěch nebo hutnicí válec.



Správné použití vibrační desky krok za krokem

1. Příprava terénu – odstranit měkké vrstvy, srovnat výšku a povrch.
2. Rozprostření materiálu – ideálně ve vrstvách 10–30 cm.
3. Kontrola vlhkosti – materiál nesmí být ani příliš suchý, ani přemokřený.
4. Příprava stroje – zkontrolovat olej, palivo, upevnění a technický stav.
5. Hutnění – jezdit v pravidelných pruzích s mírným překryvem.
6. Opakování – podle potřeby udělat více průchodů, dokud povrch rovnoměrně „nesedne“.



Jak vybrat vhodnou vibrační desku

Při výběru hraje roli především hmotnost a odstředivá síla.

• Lehké jednosměrné desky (do 120 kg) – nejlepší volba pro dlažbu, menší plochy a běžné zahradní práce.
• Střední a těžké reverzní desky – pro silnější vrstvy materiálu a větší projekty.

Důležité jsou i další faktory: typ motoru, úroveň vibrací přenášených na obsluhu, ergonomie rukojeti a dostupnost servisu.



Zásady bezpečné práce

• Před použitím si vždy projděte návod.
• Noste pevnou obuv, ochranu sluchu a rukavice.
• Pracujte pouze na pevném podkladu a vyhýbejte se prudkým svahům nebo okrajům výkopů.
• V okolí nesmí být lidé, kteří se na práci nepodílejí.
• Při transportu stroj vždy vypněte, nechte vychladnout a zajistěte proti posunu.



Údržba a péče o vibrační desku

Pro dlouhou životnost je důležitá pravidelná kontrola a čištění:

• kontrola oleje, paliva, filtrů a spojů před každým použitím,
• odstranění zbytků materiálu po práci,
• propláchnutí kropicího systému u asfaltových modelů,
• pravidelný servis – výměny ložisek, řemenů, filtrů a kontrola silentbloků.

Profesionální servis zajistí bezpečný a spolehlivý provoz stroje.



Shrnutí: Jak vibrační deska pracuje

Vibrační deska spojuje hmotnost stroje s vibracemi vytvářenými excentrickým závažím. Tyto vibrace uspořádají zrna hutněného materiálu, odstraní vzduchové mezery a výrazně zvýší pevnost i stabilitu vrstvy. Je to rychlá, efektivní a ověřená technologie pro zhutnění většiny sypkých a živičných materiálů.
